Solución

Al accionar el arranque, el motor no llega a ponerse en marcha y se enciende el testigo de avería de motor.

Código de avería registrado:

• P0340 - Sensor de posición del árbol de levas: fallo en el circuito.

Causa del problema:

La unidad de control motor detecta una falta de sincronización entre el árbol de levas y el cigüeñal.

La causa real es el desgaste o mal funcionamiento de la cadena de distribución, junto con el tensor y el patín, lo que provoca un calado incorrecto de la distribución.

Procedimiento de diagnóstico:

Utilizar un terminal de diagnóstico compatible:

• Realizar lectura y borrado de averías.
• Seleccionar el parámetro de rpm del motor.

Conclusiones iniciales:

• El código P0340 se borra con el contacto puesto, pero reaparece al intentar arrancar.
• El valor de rpm durante el arranque es correcto (aproximadamente 250 rpm).

Posibles causas:

• Fallo en el sensor de posición del árbol de levas.
• Desajuste en el calado de la distribución.

Comprobación de señales:

• Utilizar un osciloscopio para verificar las señales de fase (árbol de levas) y rpm (cigüeñal).
• Durante la prueba de arranque, ambas señales se muestran correctas.

Se descarta un fallo eléctrico en los sensores.

Verificación mecánica:

Dado que no es posible visualizar la sincronización directamente con el equipo de diagnosis, se procede a comprobar el calado estático de la distribución.

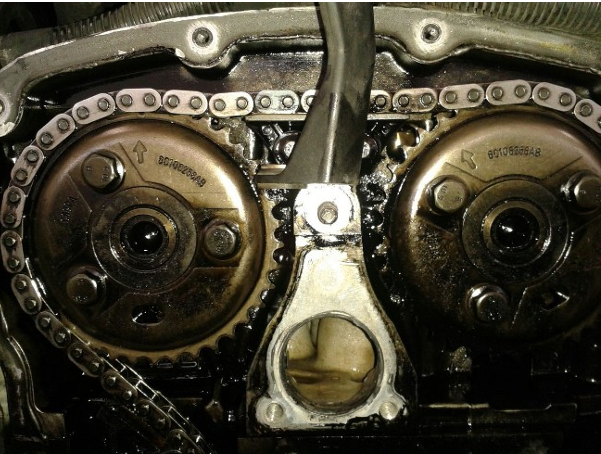

• Se detecta una desviación en la posición de la polea de la bomba.
• La diferencia es de dos dientes respecto al calado especificado.

Conclusión del diagnóstico:

• El sistema de distribución está desincronizado.
• La causa es el desgaste de la cadena, el tensor y el patín.

Solución final:

• Sustituir la cadena de distribución.
• Sustituir el tensor.
• Sustituir el patín de la cadena.
• Realizar el calado correcto de la distribución.

Tras la reparación, las señales recuperan la sincronización adecuada y el motor arranca correctamente.

El nuevo patín incorpora una superficie de contacto más amplia, mejorando la durabilidad del sistema.
