Solución

Al activar el sistema de climatización, no se produce el enfriamiento del aire exterior.

El compresor no responde correctamente al mando de la unidad de control del climatizador.

Código de avería registrado:

• 00898 0382 - Accionamiento del compresor del aire acondicionado.

Causa del problema:

La unidad de control del climatizador detecta una anomalía eléctrica en el circuito de accionamiento del compresor.

La causa es un defecto interno en la unidad de control Climatronic J255.

Funcionamiento del sistema de climatización:

• El compresor de cilindrada variable regula el caudal de refrigerante.
• La unidad de control modula la electroválvula N280 para ajustar la presión del sistema.
• El mando se realiza mediante señal de 400 Hz con modulación dwell variable.

• 2 % de activación: rendimiento mínimo.
• 98 % de activación: rendimiento máximo.

Diagnóstico con terminal de diagnosis:

• Dirección 08: Climatizador.
• Función 05: Borrado de averías.
• Función 08: Lectura de bloques de valores de medición.

Resultados del diagnóstico:

• Bloque 1 - Campo 1: Código de desconexión del compresor = 16 (desconectado por error de control).
• Bloque 8 - Campo 4: Activación N280 entre 0% y 100%.

Se detecta que el sistema desconecta el compresor por un error interno de control.

Comprobaciones eléctricas:

Se verifica la señal de activación en la salida de la unidad Climatronic J255:

• Comprobación de continuidad de instalación eléctrica.
• Verificación de aislamiento del circuito.

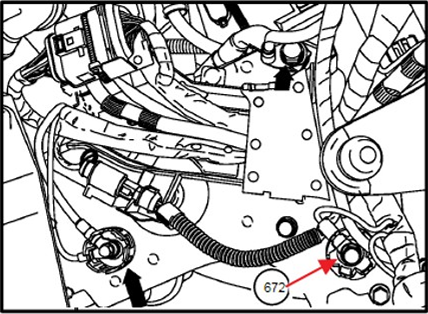

• Punto de masa 672 en el larguero delantero izquierdo.

No se detecta señal de activación en el pin de salida de la unidad de control.

Conclusión del diagnóstico:

La ausencia de señal de control impide la correcta regulación del compresor de cilindrada variable, que permanece en posición de mínimo rendimiento, provocando la falta de refrigeración.

Solución final:

Sustituir la unidad de control del climatizador Climatronic J255.

Tras la sustitución, es necesario realizar la codificación del sistema y el ajuste básico de las trampillas de climatización.
