Solución

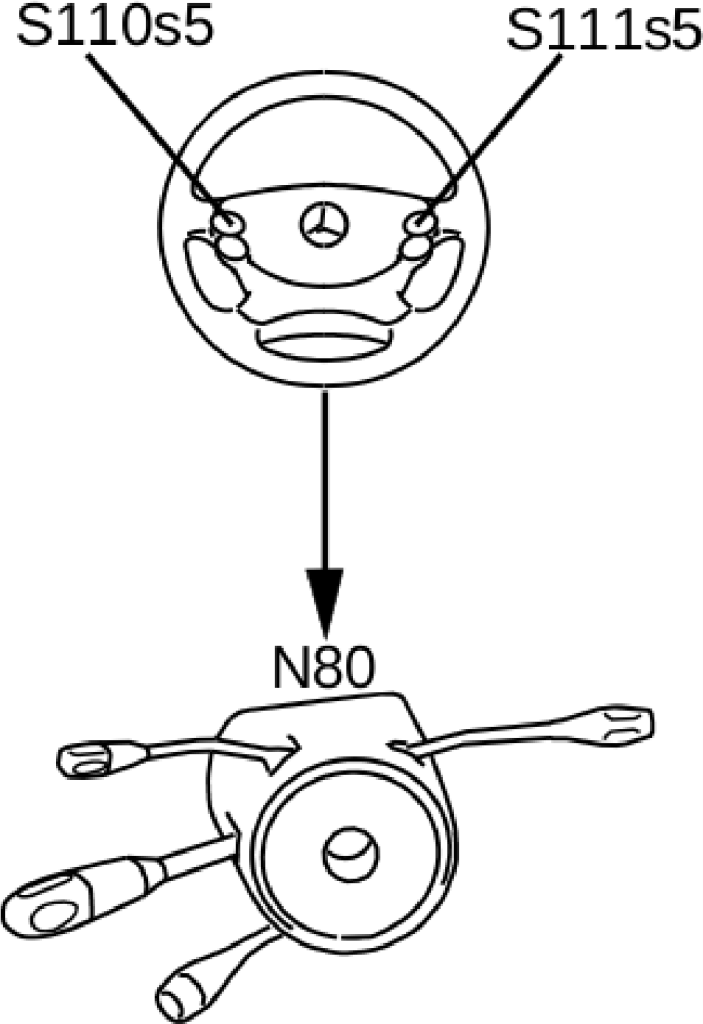

Conectar con la unidad de control de la columna de dirección/tubo envolvente N80.

Procedimiento:

• Borrar averías.
• Seleccionar los parámetros de estado de los botones del volante.
• Pulsar los botones del volante y comprobar el cambio de estado en los parámetros.

Conclusiones del diagnóstico:

• El borrado del código de avería 935B no se produce.
• No se produce el cambio de estado en los parámetros al pulsar los botones del volante.

Comprobaciones eléctricas:

• Desmontar el módulo de los mandos de los botones del volante.
• Utilizar un multímetro para comprobar la instalación eléctrica de los tres cables entre el módulo y la unidad de control N80:

• Alimentación.
• Masa.
• LIN Bus.

• Utilizar un osciloscopio para comprobar la señal LIN Bus en las siguientes condiciones:

• Con el módulo de los mandos de los botones del volante conectado.
• Con el módulo de los mandos de los botones del volante desconectado.

Conclusiones del diagnóstico:

• La instalación eléctrica es correcta.
• La señal LIN Bus es correcta con el módulo desconectado (tensión superior a 9 V).
• Sin embargo, la tensión de señal LIN es de tan solo 5 V con el módulo conectado.

Conclusión final:

La causa de la anomalía es el defecto en el módulo de los mandos de los botones del volante.
